GC-A滾柱單向離合器特性及應用：
GC-A系列為無軸承支撐滾柱式單向離合器，外部尺寸與標準軸承尺寸相同。使用時需要配合軸承安裝 以承受軸向負載與徑向負載。出廠時已加注潤滑脂。

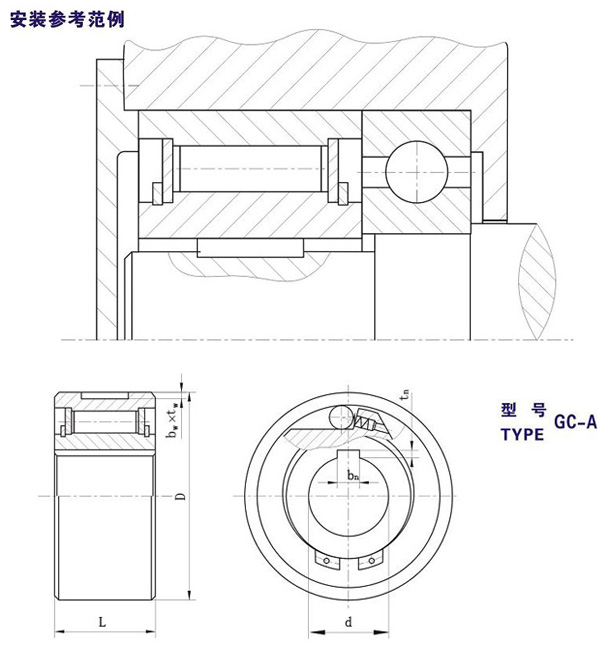

標準安裝方式為GC-A系列均排放在軸承旁，相同的位置，相同的公差要求。內環、外環與機件用鍵聯結。
常用于包裝、印刷、食品、醫療、紡織、化工以及提升機、輸送機等機械設備上。
型號 | 額定扭矩 | 超越極-限轉速 | 外形尺寸〔mm〕 | 重量 | |||||
內環 | 外環 | D〔H7〕 | L | bw×tw | d(H7) | bn×tn | |||
GC-A1237 | 12 | 1500 | 3100 | 37 | 20 | 4×2.5 | 12 | 4×1.8 | 0.11 |
GC-A1547 | 40 | 1100 | 2100 | 47 | 30 | 4×2.5 | 15 | 4×1.8 | 0.30 |
GC-A2062 | 105 | 1000 | 2400 | 62 | 34 | 5×3.0 | 20 | 5×2.3 | 0.55 |
GC-A2580 | 205 | 850 | 2000 | 80 | 37 | 5×3.0 | 25 | 5×23 | 0.98 |
GC-A3090 | 360 | 750 | 1700 | 90 | 44 | 6×3.5 | 30 | 6×18 | 1.50 |
GC-A35100 | 513 | 650 | 1400 | 100 | 48 | 6×3.5 | 35 | 6×2.8 | 2.00 |
GC-A40110 | 738 | 600 | 1200 | 110 | 56 | 8×4.0 | 40 | 8×33 | 2.80 |
GC-A45120 | 810 | 500 | 1000 | 120 | 96 | 10×5.0 | 45 | 10×3.3 | 3.30 |
GC-A50130 | 1530 | 450 | 850 | 130 | 63 | 10×5.0 | 50 | 10×3.3 | 4.20 |
GC-A55140 | 1890 | 420 | 700 | 140 | 67 | 12×5.0 | 55 | 12×3.3 | 5.20 |
GC-A60150 | 2520 | 400 | 580 | 150 | 78 | 12×5.0 | 60 | 12×3.3 | 6.80 |
GC-A70170 | 4320 | 300 | 450 | 170 | 95 | 14×5.5 | 70 | 14×3.8 | 10.5 |
GC-A2585 | 260 | 800 | 1800 | 85 | 28 | 5×3 | 25 | 8×3 | 0.9 |
GC-A3580 | 200 | 850 | 2000 | 80 | 37 | 5×3 | 35 | 5×23 | 0.9 |
